サンヨーHIT 太陽光発電 設置工事(福岡市西区姪浜駅南 M様邸)

こちらも、約1年前にオール電化工事でお世話になりましたお客様宅での太陽光発電システムの設置工事です。

今回は、狭小な屋根の為、サンヨー(三洋)のHITを採用頂くことになりました。まさに、こういう現場ではサンヨーのHITは活躍します。

お客様のご要望もあり、太陽光発電の設置前に、屋根の塗装も行うこととなりました。

こういった塗装工事などを併せて施工できるのは総合リフォーム業である弊社の強みでもあります。


まずは高圧洗浄


棟の板金部のケレンをしています。


屋根塗装をしています


墨出しをおこないます


アンカーを取付けしていきます


防水処理(コーキング)もしっかりと行います。


縦桟を取付けしました


太陽電池を取付けしていきます


モジュールの設置完了!


寄棟屋根への多面設置です



工事後は、もちろん清掃を行います。

M様、毎度弊社へのご発注ありがとうございます。今後ともよろしくお願いいたします。

サンヨーHIT 太陽光発電 設置工事(福岡市城南区七隈)

こちらも、以前よりオール電化工事など、お世話になっています弊社のお得意様宅(福岡市城南区 I様邸)のサンヨー太陽光発電システム設置工事です。

最近は、多結晶よりも単結晶へと、お客様の太陽電池に対する「質」を求められることが多くなっています。その中でもサンヨーのHITは別格であり、単結晶の上下に薄膜アモルファスを挟み込んだ独自の構造は、世界最高水準の変換効率を誇ります。

ですから、狭い屋根でも十分な容量が設計できる場合が多く、多結晶と比べて、単結晶は、曇りの日にも発電量が多いということ。さらに、アモルファスシリコン層を挟み込むという技術が、夏場の高温時にも発電量が低下しないというメリットがあります。デメリットとしては、やはり高額な太陽電池ということでしょうか。まぁ、製品のことはさておき、工事の様子を紹介しまーす。


これが、アンカーと呼ばれる屋根へ架台を取り付けるためのベース付ボルトですね。


今回は、モニエル瓦への取付けです。


瓦を剥ぎ、アンカーと取り付けるための下地を探しています。


アンカーを取付け、防水処理(コーキング)を行っています。


アンカーを取付け完了、綺麗に積んだ瓦が良いですね。


その上に瓦を乗せ、さらにコーキング(防水)処理をします。

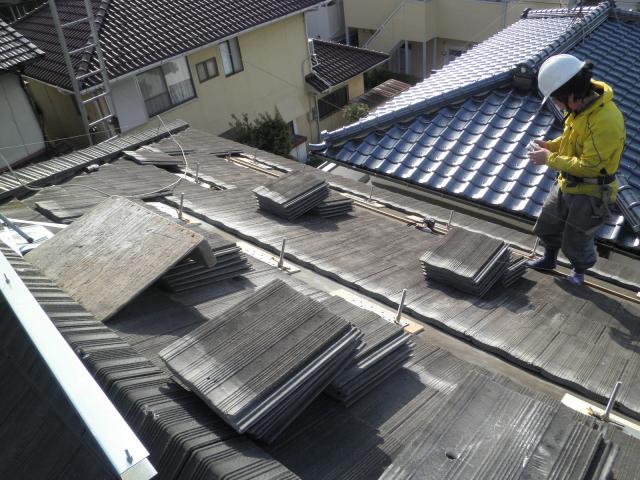

これが、アンカー取付け後の状態。もちろん、多数の箇所に必要です。


こんな感じで・・・なんだか、つくしみたい・・


次に、そのアンカーへ縦桟を取り付けて行きます。

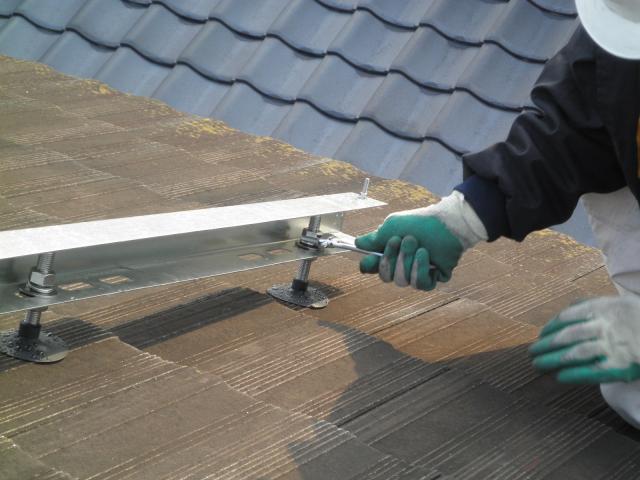

アンカーボルトへ縦桟をナットでしっかりと固定していきます。


この工程までで、太陽電池モジュール(パネル)を取り付けるための下準備の完了です。屋根上の電気配線も済みました。

逆に、この時点でパネルが図面通りに綺麗に乗せれるかがほぼ決まっています。何ごとも「見えない部分」が重要ですねー。

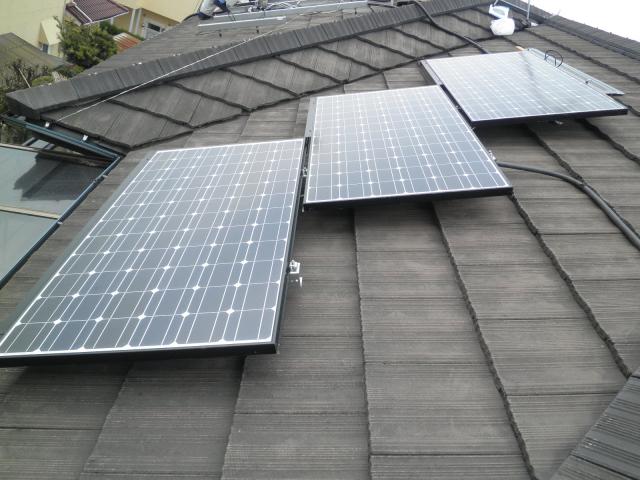

配線を繋げながら、太陽電池パネルを取付けします。


この面に3枚と・・


ここにも3枚・・

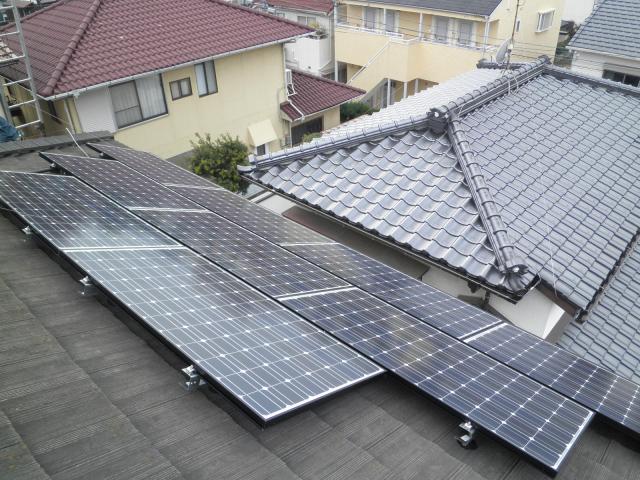

この面に9枚と・・


ここに3枚・・

合計で・・・18枚だから、18枚×215Wで、3.87KWのシステムです。


市内は住宅が密集してるので、遠距離からの撮影は厳しいものがありますね。


ピントが手前の電線にあってしまってます。自慢の工事はバッチリなので、Y君、撮影の技術も向上してください。(笑)


パワーコンディショナー(屋内用)もキレイについたかをチェック!(OK!)意外と、ここ大事ですしね。


わお!早速3.1kwも発電しちゃってます。この天気で、太陽電池の容量は3.87KWに対して80%も発電するとは、恐るべしサンヨー(三洋)のHITです。これが太陽電池の「質の違い」といわんばかりですね。

 I様、これからの売電収入が毎月楽しみですね(✿◡‿◡ฺ) ♡ 今後共、末永いおつきあいの程お願い申し上げます。

サンヨーHIT 太陽光発電 設置工事(福岡市西区小戸 H様邸)

こちらも、当社のお得意様宅の太陽光発電システム設置工事です。

こちらのお宅は屋根面積が狭かったことから、三洋(サンヨー)HITの太陽光発電システムを採用いただきました。

恒例ですが、工事の全貌をご覧ください。

p2160005.JPG 工事前

切妻屋根の和瓦へのアンカー工法です。段違いの南側2面への設置になります。


アンカーを取付けるための列の瓦を剥いでいます。


アンカーを取付けています。


アンカーを取り付け完了です。もちろん、防水対策も万全です。


アンカーへ縦桟を取り付けていきます。並行して電気配線も行っていきます。


上から見るとこんな感じ・・


縦桟取付け完了です。いよいよ、太陽電池の取付けへ・・


まずは1枚目から・・レベルを見ながら慎重に取付けていきます。


2段目にはいっています。


さすが、サンヨー(三洋)独自のHITは単結晶+アモルファスのハイブリッド構造だけあって近くでみても綺麗な太陽電池モジュールですね。


福岡市西区小戸 H様邸 サンヨー(三洋)太陽光発電システムが完成!

●太陽電池モジュール HIP-215NKH5(215W)/太陽電池容量 3.22KW

弊社では、複数の太陽光発電システムのメーカーより、お客様の屋根状況やライフスタイルやニーズにあったご提案を行っています。是非、太陽光発電システムの無料調査、お見積りはエコテックスへご相談ください。
